راهنمای کاربری ردیاب لاجیکار

1- مشخصات دستگاه

دستگاهی که در اختیار دارید یک دستگاه ردیاب موقعیت مکانی جهت تامین امنیت وسیله نقلیه با بهره‌گیری از شبکه‌های موبایل و GPS است.

• ابعاد: 2*4.5*9
• وزن: 135 گرم
• ولتاژ ورودی: 12 ولت
• دمای کارکرد: منفی20 الی 60 درجه
• باند کاری موبایل: GSM/GPRS/900/1800

2- امکانات اصلی محصول

دستگاه ردیاب فعلی شما در کنار امکان مشاهده و ردیابی موقعیت لحظه‌ای وسیله نقلیه بر روی نقشه و گزارش مسیرهای طی شده، امکانات دیگری نیز دارد که به بخشی از آن اشاره می نماییم.

• دارای قابلیت شنود
• هشدار روشن شدن خودرو
• هشدار باز شدن درب‌های خودرو
• امکان خاموش کردن خودرو از راه دور

3- سیم کارت

ابتدا برای دستگاه یک عدد سیم کارت ایرانسل و یا همراه اول (نانو سیم) تهیه کنید. توجه داشته باشید سیم کارت شما دارای محدودیت عدم استفاده از اینترنت آزاد را نداشته باشد چرا که استفاده از دستگاه نیازی به اینترنت و یا خرید بسته‌های اینترنتی ندارد. همچنین طرح‌های نظیر انتقال مکالمه، پشت خط، آهنگ‌های پیشواز، نمایش هزینه تماس بعد از هر تماس و … فعال نباشند. همچنین بهتر است قبل از قرارگیری سیم کارت داخل دستگاه ردیاب یکبار سیم کارت داخل گوشی مویابل خودتان قرار دهید و نرم افزارهای ایرانسل من (برای سیم کارت‌های ایرانسل) و یا همراه من (برای سیم کارت های همراه اول) را جهت مشاهده و مدیریت شارژ باقیمانده سیم کارت بر روی تلفن همراه خود نصب کنید.

توجه: لطفا قبل قرار دادن سیم کارت داخل دستگاه به این نکته توجه داشته باشید که کلید برق دستگاه در حالت OFF قرار داشته باشد.

4- اتصال دسته سیم

دسته سیم دستگاه را از داخل جعبه خارج نموده، از سلامت آن‌ها اطمینان حاصل نمایید و سیم‌ها را مطابق با توضیحات ذیل متصل نمایید.

سیم قرمز: برق اصلی (مثبت) دستگاه

سیم مشکی: برق اتصال بدنه (منفی)

سیم سفید: سیم اتصال ACC، سوئیچ (حتما نصب شود)

سیم زرد: رله (قطع‌کن برق اصلی و یا پمپ بنزین)

سیم آبی: اتصال درب خودرو (خروجی منفی)

سیم سبز: اتصال درب خودرو (خروجی مثبت)

سیم قرمز و سیم مشکی متصل به سوکت: چراغ‌های چشمک زن( LED )

سیم صورتی: اتصال به آژیر خودرو (خروجی منفی)

سیم بنفش: خروجی منفی قفل مرکز (قفل بسته)

سیم قهوه ای: خروجی منفی قفل مرکز (قفل باز)

سیم طوسی: صندوق پران (خروجی منفی)

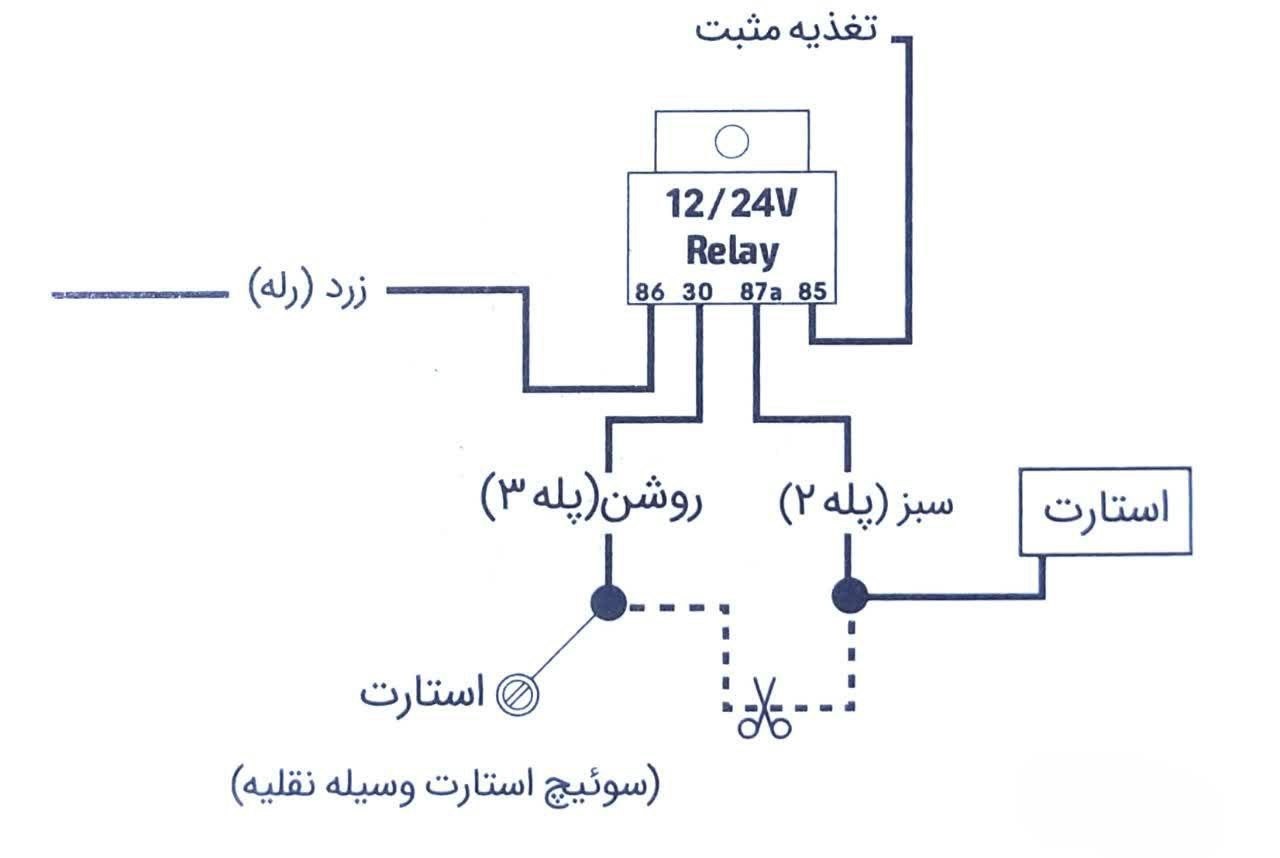

5-نصب رله قطع‌کن برق

روی رله این دستگاه 4 سیم وجود دارد که روش نصب آن‌ها به شکل زیر است:

سیم زرد رنگ (معمولا نازک) روی رله به سیم زرد رنگ دسته سیم و سیم سفید رنگ (معمولا نازک) روی رله باید به ولتاژ تغذیه دائمی متصل گردد. دو سیم دیگر (معمولا ضخیم‌تر) روی رله نیز روی سیم استارت قرار داده شوند.

پس از اتصال تمامی سیم‌ها به سیستم برق وسیله نقلیه، سوکت دسته سیم را به دستگاه متصل کنید.

توجه: مسئولیت نصب و استفاده از قابلیت رله بر عهده مالک وسیله نقلیه است. توصیه ما به شما این است تا حدالمقدور سیستم برق وسیله نقلیه را دستکاری نکنید.

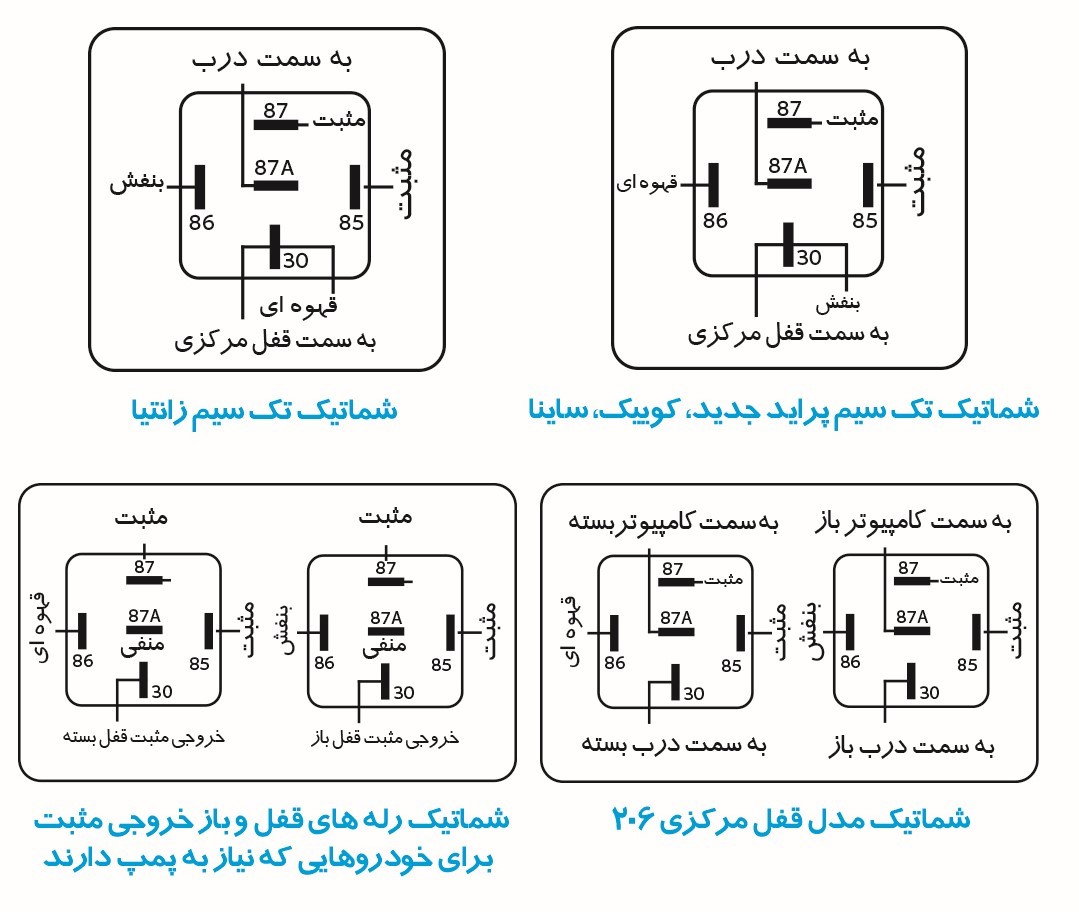

6- نصب رله قفل مرکزی

شما کاربر و یا نصاب گرامی می‌توانید با توجه به خودروی خود از نقشه ذیل جهت نصب دستگاه به رله‌های قفل مرکزی اقدام نمایید.

7- راهنمای چراغ‌ها

ابتدا سیم کارت از نوع نانو را در داخل دستگاه قرار دهید (توجه کنید دستگاه خاموش باشد) و سپس بعد از نصب سیم‌کشی دستگاه، سوکت دسته سیم را به دستگاه متصل کنید و بعد کلید (OFF/ON) را در حالت روشن قرار دهید. در لحظه چراغ برق اصلی (LED قرمز)روشن میشود. اگر فرآیند جای گذاری سیم کارت دستگاه به درستی انجام شده باشد بعد از چند دقیقه چراغ GPS (LED سبز) روشن می‌شود. همچنین بعد از مدتی چراغ GPS( LEDآبی) روشن میشود. (توجه داشته باشید برای تست ارسال موقعیت مکانی به سرور حتما برای چند ثانیه خودرو روشن باشد)

8- راهنمای نصب اپلیکیشن

کاربر گرامی برای نصب نسخه اندروید و یا IOS می‌توانید بنابر خواست خود از فروشگاه‌های ارائه دهنده اپلیکیشن‌های مختلف مانند کافه بازار، گوگل پلی، سیب ایرانی و …. مراجعه کنید. همچنین می‌توانید از سایت www.Somya.ir اپلیکیشن مورد نیاز خود را دانلود و نصب کنید. جهت استفاده از نسخه تحت وب نیز می‌توانید به سایت www.Web-Somya.ir مراجعه نمایید.

9- راهنمای ثبت نام اپلیکیشن

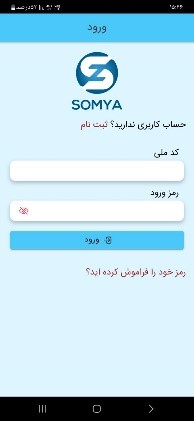

پس از نصب نرم‌افزار روی گوشی موبایل خود ابتدا صفحه ذیل نمایش داده می‌شود. شما در این صفحه باید گزینه “ثبت نام” را انتخاب کنید تا وارد صفحه ثبت نام کاربر شوید.

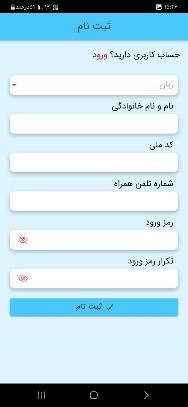

کاربر بعد از انتخاب گزینه “ثبت نام” وارد صفحه ذیل می‌شود. در این صفحه باید نام و نام خانوادگی، کدملی، شماره تلفن همراه و رمز ورود دلخواه خود را در محل مربوطه وارد نماید و سپس گزینه “ثبت نام” در پایین صفحه را انتخاب نموده و بعد از آن وارد صفحه تعریف دستگاه برای مدیر می‌شود.

10- راهنمای تعریف دستگاه جدید و مدیر

شما کاربر گرامی بعد از ثبت نام بلافاصله از طریق اپلیکیشن به صفحه لیست دستگاه‌ها مانند تصویر ذیل هدایت می‌شوید. در این صفحه گزینه ” + ” در پایین صفحه را انتخاب کنید تا به “صفحه تعریف دستگاه” جدید هدایت شوید.

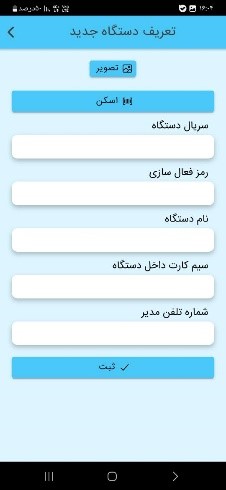

در صفحه تعریف دستگاه مانند تصویر ذیل باید اطلاعات خواسته شده را در محل های مورد نظر تکمیل کنید. این اطاعات شامل سریال دستگاه، رمز فعال سازی دستگاه، نام دستگاه (نام دلخواه)، شماره سیم کارت داخل دستگاه و شماره تلفن مدیر و یا مالک دستگاه است. توجه نمایید باید حتما شماره مدیر همان شماره تلفنی باشد که به دستگاه دستورات پیامکی را ارسال می‌کند. در انتها گزینه ثبت دستگاه را انتخاب نموده و سپس به صفحه پیامک‌های گوشی موبایل هدایت می‌شوید.

در صفحه پیامک گوشی موبایل باید دستور پیامکی # شماره تلفن مدیر OWNER++/ را به شماره سیم کارت داخل دستگاه پیامک کنید که شماره شما به عنوان مدیر بر روی دستگاه تعریف شود. در این لحظه از سمت دستگاه یک پیام تایید برای شما ارسال می‌شود. اگر به هر دلیلی موفق به ارسال این دستور نشدید می‌توانید از طریق تنظیمات دستگاه مجددا دستور پیامکی # شماره تلفن مدیر OWNER++/ را ارسال کنید.

توجه: زمانی که برای دستگاه با موفقیت مدیر تعریف می‌شود آنگاه شنود دستگاه فقط برای شماره موبایل مدیر فعال می‌شود و دستگاه به سایر شماره موبایل‌ها پاسخی نمی‌دهد.

11- تعریف کاربر کمکی

کاربر دستگاه ردیاب می تواند از صفحه لیست دستگاه‌ها، دستگاه مورد نظر خود را انتخاب نموده و سپس با انتخاب آیکون کاربر کمکی وارد لیست کاربران کمکی شود. در این صفحه با انتخاب گزینه + می‌توانید کاربر کمکی جدید را به لیست کاربران کمکی دستگاه اضافه و یا تعریف کنید. توجه داشته باشید کاربر کمکی باید از قبل یک نسخه از اپلیکیشن را نصب و ثبت نام نموده باشد. همچنین در صورت نیاز شما به عنوان مدیر دستگاه می‌توانید شماره تلفن کاربر کمکی را برای ارسال فرمان و یا دستورات پیامکی به دستگاه بر روی دستگاه تعریف کنید. در صورت تمایل نیز می‌توانید از طریق بخش تنظیمات آن دستگاه کاربر کمکی را بر روی اپلیکیشن و یا دستگاه حذف نمایید.

توجه: کاربر کمکی نمی‌تواند به امکان شنود دستگاه دسترسی داشته باشد.

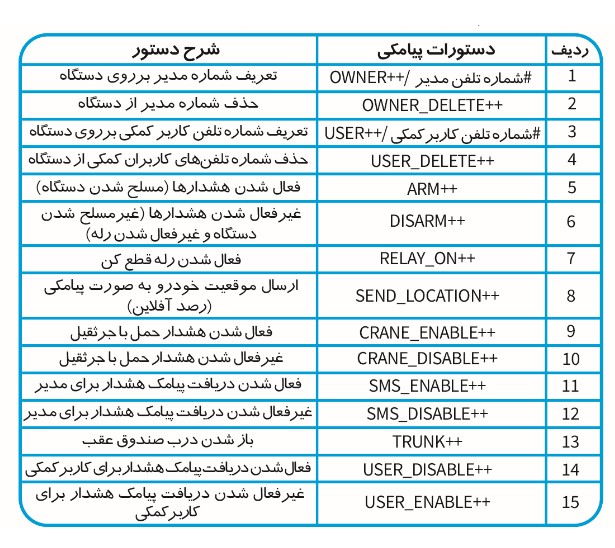

12- راهنمای دستورات پیامکی

کاربر دستگاه ردیاب در صورت عدم دسترسی به اپلیکیشن می‌تواند با استفاده از جدول ذیل دستورات پیامکی را به دستگاه ارسال کند.

13- ارتباط با پشتیبانی

کاربر گرامی در صورت نیاز به راهنمایی و یا بروز مشکل می‌توانید از طریق نوار منوی کشویی در اپلیکیشن گزینه “ارتباط با پشتیبانی” را انتخاب نموده و از این طریق با کارشناسان فنی ما ارتباط برقرار نمایید.

14- خدمات گارانتی

کاربر گرامی دستگاه شما از تاریخی که فعال می‌شود به مدت 12 ماه مشمول گارانتی تعویض بدون قید و شرط است. این مدت به هیچ وجه تمدید نمی‌شود مگر به درخواست و تایید نمایندگی معتبر به مدت 6 ماه دیگر تمدید به مدت دوره گارانتی اضافه خواهد شد. همچنین شما کاربر محترم می‌توانید به مدت 60 ماه از خدمات پشتیبانی این دستگاه بهرمند شوید.

ضمانت نامه در شرایط ذیل قابل اجرا نمی‌شود:

• باز شدن درب دستگاه در هر شرایطی منجر به ابطال ضمانت نامه می‌شود
• نصب غیر استاندارد دستگاه توسط افراد غیر متخصص منجر به ابطال ضمانت نامه می‌شود.
• باتری دستگاه، بدنه، دسته سیم، ریموت کنترلر، رله و سایر لوازم جانبی دستگاه مشمول خدمات گارانتی و تعویض نمی‌گردد.
• نصب رله قطع‌کن برق خودرو مشمول خدمات گارانتی و ضمانت نامه نمی‌شود و مسئولیت نصب آن برعهده مالک وسیله نقلیه است.
• در صورت عدم تطابق سریال محصول با نام مشتری تعریف شده در سامانه نرم افزاری منجر به عدم ارائه خدمات پشتیبانی و گارانتی می‌شود.
• صدمات ناشی از تصادف، نوسان برق خودرو، آتش سوزی، پاشش مایعات و یا هر اتفاق غیرمعمول منجر به ابطال ضمانت نامه و خدمات گارانتی می‌گردد.
